Сетка клипсовая МЕТАЛВЕЛЛ КЦ
Флагман линейки METALWELL MASH

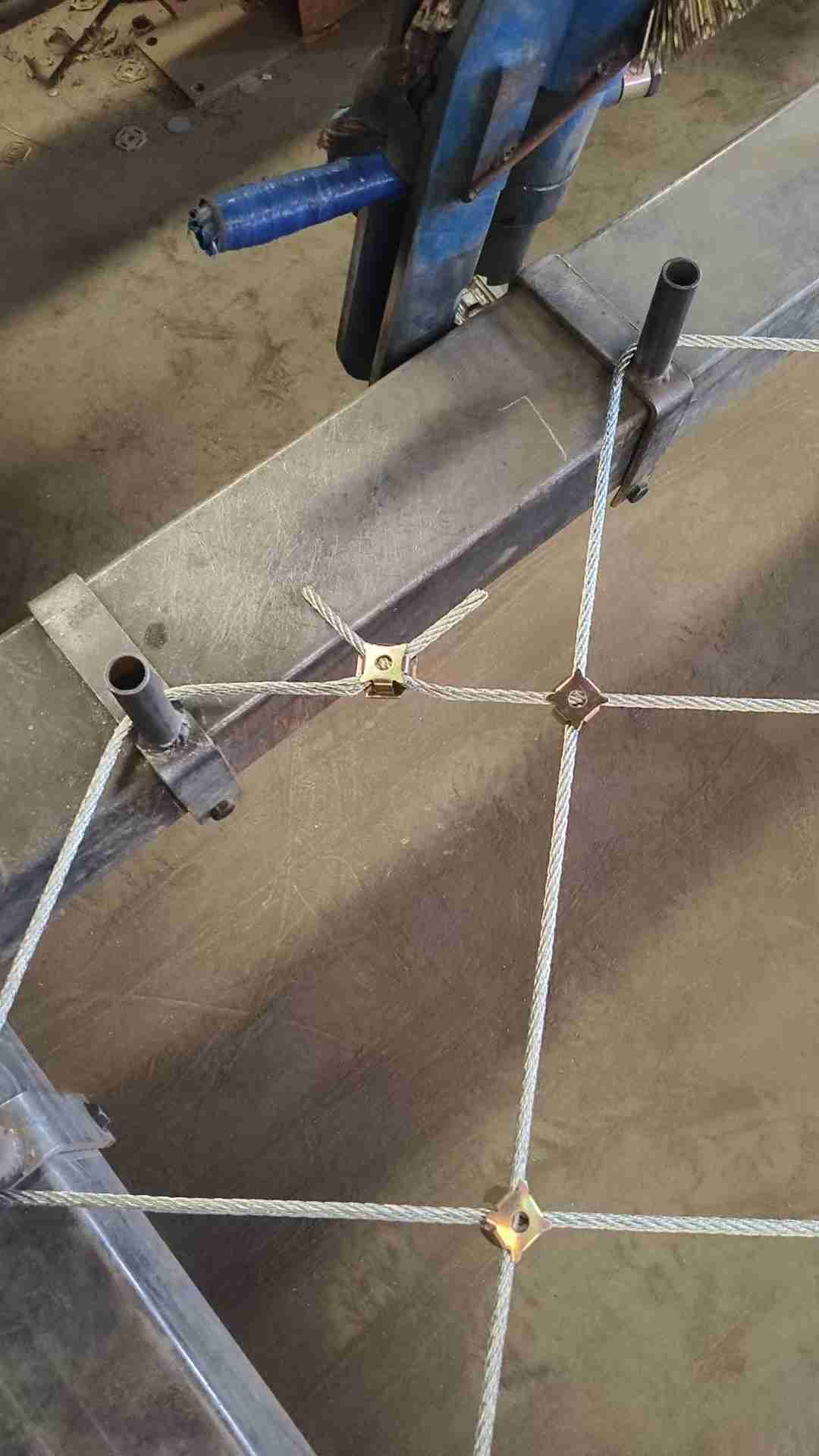

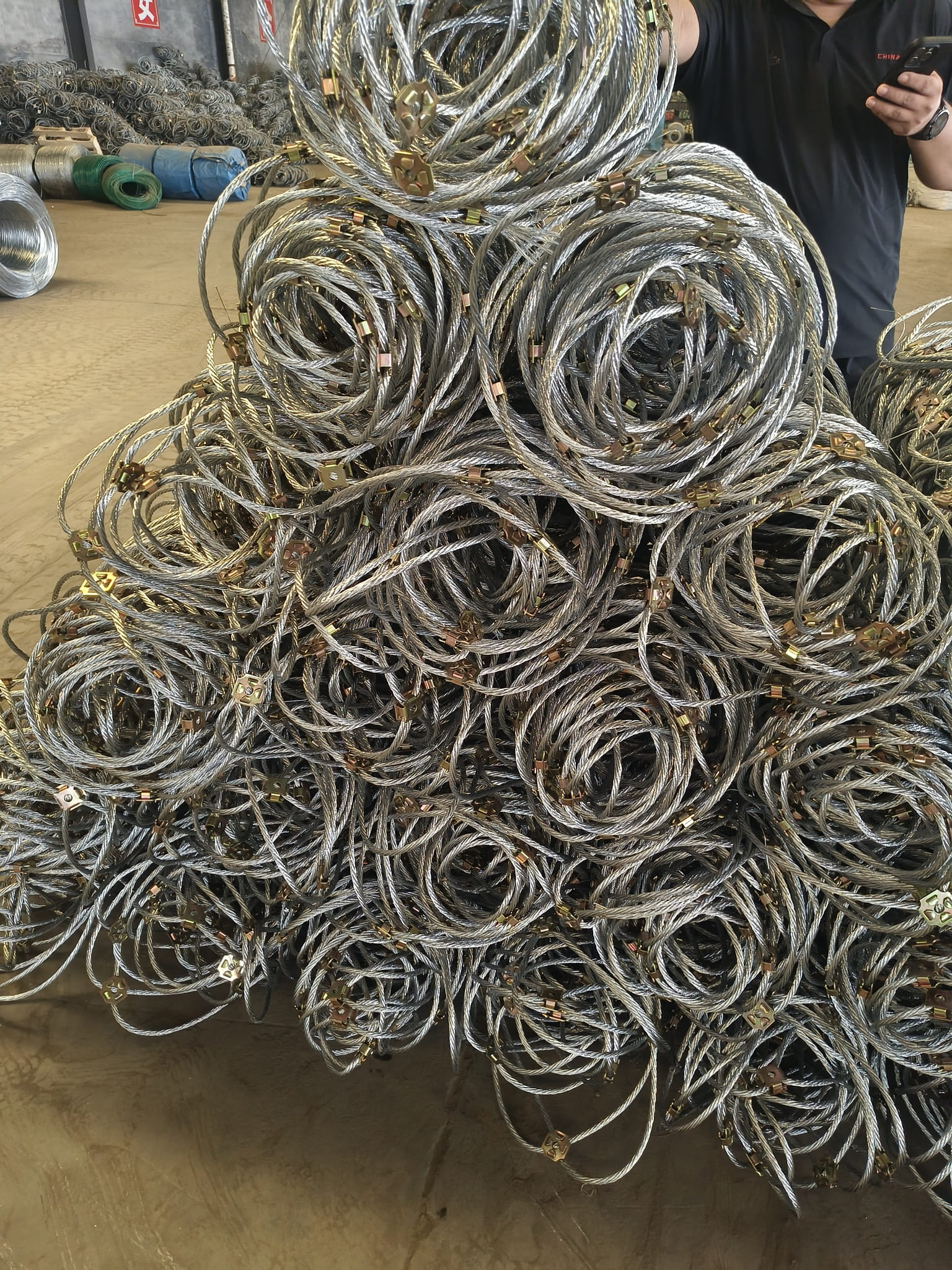

Клипсовая оцинкованная сетка «МЕТАЛВЕЛЛ КЦ» — композитная гибкая сетка заводской готовности: несущая решётка из стального оцинкованного каната (6×7-WSC, класс прочности 1770 МПа, горячее цинкование), объединённая с проволочным полотном обжимными стальными клипсами в каждом узле.
Принцип работы — динамический перехват: при ударе полотно деформируется, канаты перераспределяют нагрузку по узловой сетке, клипсы фиксируют геометрию ячеек и не допускают проскальзывания. Энергия удара гасится на пути торможения полотна, а пиковая нагрузка на опорные узлы снижается по сравнению с жёсткими сварными экранами.
Принцип работы — динамический перехват: при ударе полотно деформируется, канаты перераспределяют нагрузку по узловой сетке, клипсы фиксируют геометрию ячеек и не допускают проскальзывания. Энергия удара гасится на пути торможения полотна, а пиковая нагрузка на опорные узлы снижается по сравнению с жёсткими сварными экранами.

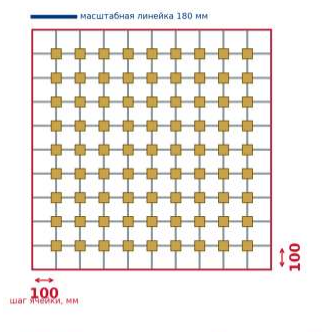

Полотно в масштабе 1:1

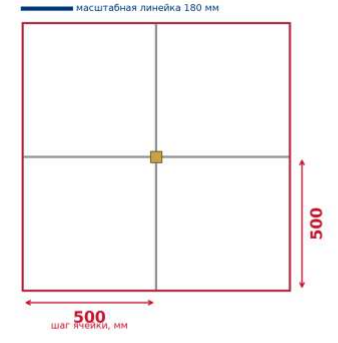

КЦ-500/6

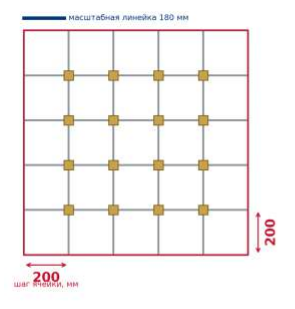

КЦ-200/6
КЦ-100/6

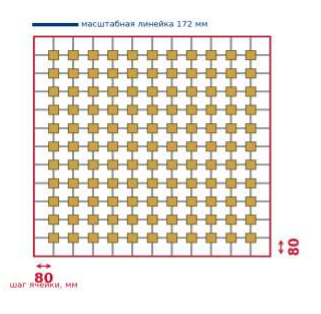

КЦ-80/6

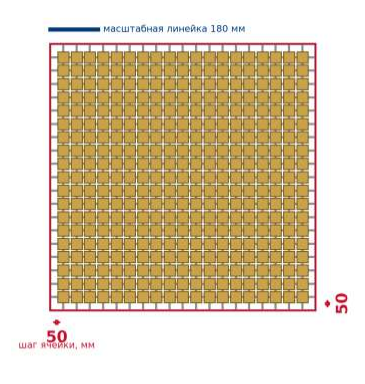

КЦ-50/4
Номенклатурный ряд
| Параметр | КЦ-500/6 | КЦ-500/8 | КЦ-200/6 | КЦ-100/6 | КЦ-80/6 | КЦ-50/4 |
|---|---|---|---|---|---|---|
| Ячейка, мм | 500×500 | 500×500 | 200×200 | 100×100 | 80×80 | 50×50 |
| Канат, мм | 6,0 | 8,0 | 6,0 | 6,0 | 6,0 | 4,0 |
| Конструкция каната | 6×7-WSC | 6×7-WSC | 6×7-WSC | 6×7-WSC | 6×7-WSC | уточняется |
| Класс прочности, МПа | 1770 | 1770 | 1770 | 1770 | 1770 | 1570* |
| Разрывное усилие каната, кН, не менее | 22,9 | 40,7 | 22,9 | 22,9 | 22,9 | 10,2* |
| Масса 1 м², кг (ориентировочно) | 0,62 | 1,06 | 1,65 | 4,09 | 5,64 | 6,80 |
| Проницаемость, %, не менее | 96 | 95 | 89 | 80 | 77 | 75 |
| Класс угрозы | III | III усил. | II–III | I–II | I–II | I |
НАША ПРОДУКЦИЯ

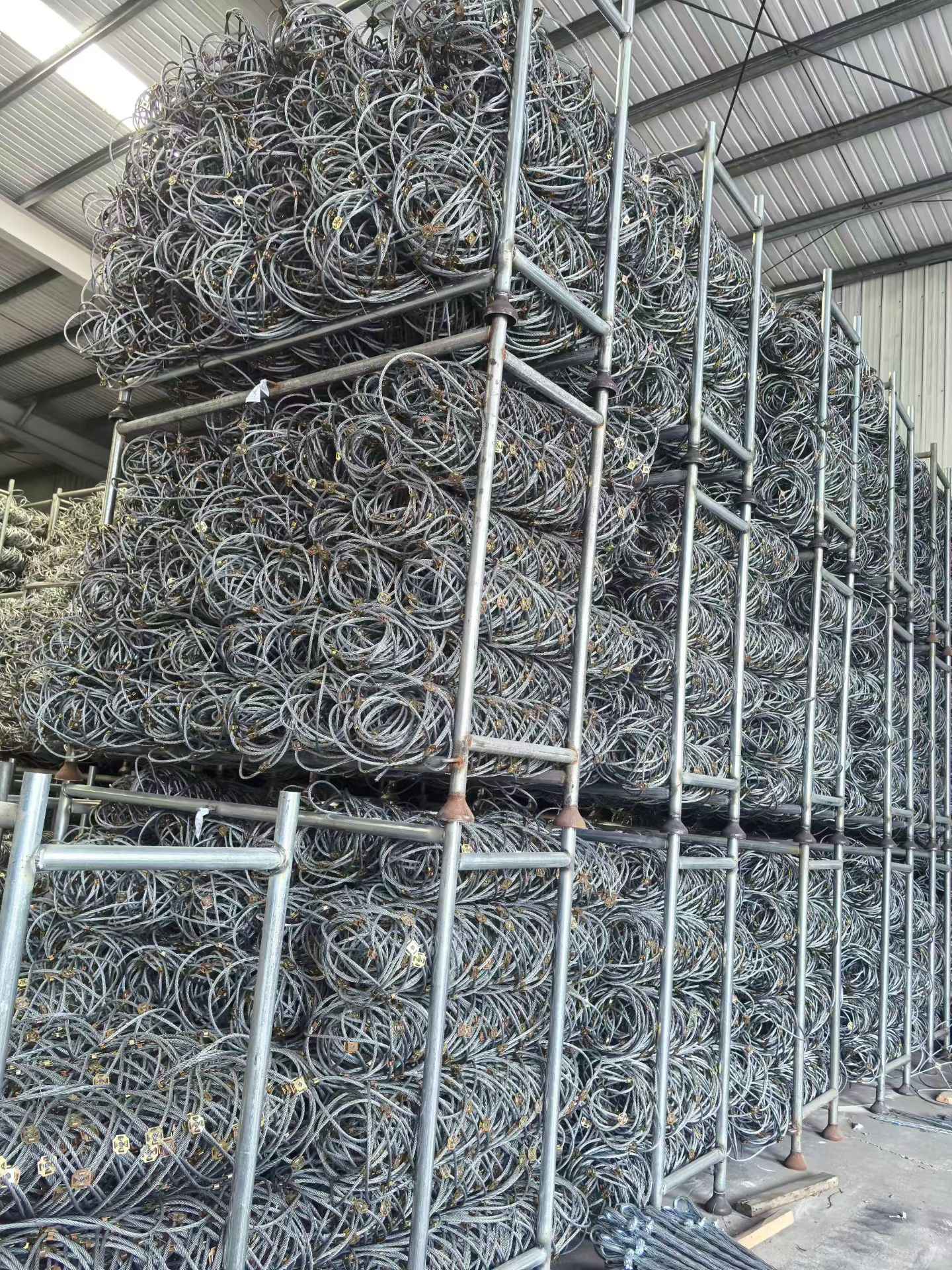

ЗАВОДСКОЕ КАЧЕСТВО
Сетка клипсовая МЕТАЛВЕЛЛ КЦ — композитная защита от БПЛА методом динамического перехвата
Что такое клипсовая сетка МЕТАЛВЕЛЛ КЦ
Сетка клипсовая МЕТАЛВЕЛЛ КЦ — флагман линейки METALWELL MASH и решение нового поколения для антидроновой защиты. Это композитная гибкая сетка заводской готовности: несущая решётка из стального оцинкованного каната 6×7-WSC (класс прочности 1770 МПа, горячее цинкование) объединена с проволочным полотном обжимными стальными клипсами в каждом узле.
В отличие от жёстких сварных экранов, КЦ работает по принципу динамического перехвата: при ударе полотно деформируется, канаты перераспределяют нагрузку по узловой сетке, а клипсы фиксируют геометрию ячеек и не допускают проскальзывания. Энергия удара гасится на пути торможения полотна, а пиковая нагрузка на опорные узлы снижается — это позволяет применять более лёгкие металлоконструкции и сокращать стоимость объекта.
В отличие от жёстких сварных экранов, КЦ работает по принципу динамического перехвата: при ударе полотно деформируется, канаты перераспределяют нагрузку по узловой сетке, а клипсы фиксируют геометрию ячеек и не допускают проскальзывания. Энергия удара гасится на пути торможения полотна, а пиковая нагрузка на опорные узлы снижается — это позволяет применять более лёгкие металлоконструкции и сокращать стоимость объекта.
Как работает динамический перехват
- Контакт. БПЛА попадает в полотно — проволочное заполнение принимает первичный удар.
- Деформация. Канаты 6×7-WSC растягиваются, увеличивая путь торможения и поглощая кинетическую энергию.
- Перераспределение. Нагрузка расходится по узловой сетке на соседние ячейки и опорные узлы.
- Фиксация. Обжимные клипсы удерживают геометрию ячейки, исключая проскальзывание каната и «разваливание» полотна.
Преимущества клипсовой сетки КЦ
- Заводская готовность. Полотно приходит на объект с зафиксированной геометрией — монтаж быстрее и не требует сварки на высоте.
- Снижение нагрузок на опоры. Динамический перехват уменьшает пиковые усилия — металлоконструкции получаются легче и дешевле.
- Ремонтопригодность. Повреждённый участок меняется локально, без демонтажа всего купола.
- Антикоррозийная стойкость. Горячее цинкование каната и клипс обеспечивает длительный срок службы в промышленной атмосфере.
- Прозрачность. Проницаемость от 75% до 96% — минимальное влияние на инсоляцию, аэродинамику и обзор.
- Масштабируемость. Номенклатурный ряд от 50 до 500 мм позволяет точно попасть в класс угрозы и бюджет проекта.
Где применяется МЕТАЛВЕЛЛ КЦ
- Антидроновая защита НПЗ, электроподстанций, ГРС, ТЭЦ — купола и контуры.
- Периметры логистических комплексов, складов, элеваторов.
- Открытые площадки с требованиями к прозрачности (аэропорты, стадионы, парковки).
- Защита от падения обломков и вторичных поражающих факторов.
- АПК и тепличные хозяйства — лёгкие конструкции с большой площадью покрытия.
Как подобрать модель
- КЦ-500/6 и КЦ-500/8 — крупные ячейки для максимальной проницаемости (аэродромы, открытые площадки), класс угрозы III.
- КЦ-200/6 — универсальное решение для периметров и куполов, класс II–III.
- КЦ-100/6 и КЦ-80/6 — защита от малых БПЛА и обломков, класс I–II.
- КЦ-50/4 — мелкая ячейка для повышенных требований к перехвату, класс I.
Комплексное решение SM-MASH
Помимо сетки КЦ, мы предлагаем:
Не ждите, пока формальные требования перерастут в реальные угрозы. Закажите предварительный расчет стоимости сетки и монтажа.
- Сетку нержавеющую МЕТАЛВЕЛЛ НЛ — тросовая 7×7 из AISI 304/316 для ответственных объектов.
- Сетку оцинкованную кручёную МЕТАЛВЕЛЛ ММЦ — универсальные ограждения.
- Проектирование и монтаж металлоконструкций под установку защитных сеток «под ключ»: расчёт ветровых и динамических нагрузок, изготовление на собственном производстве, монтаж на действующем объекте.
